Druckzylindern

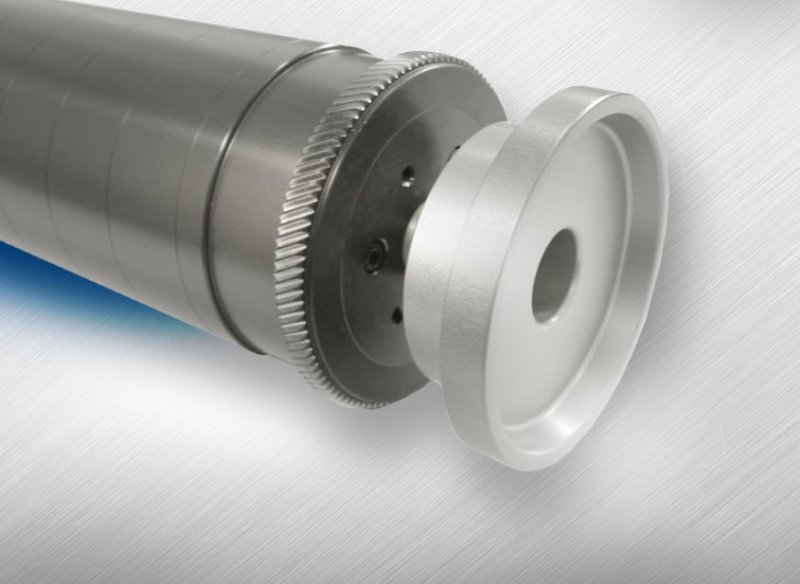

STANDARD

STANDARD

Die Standardzylinder aus Alu werden in der leichten Variante gefertigt und sind inkl. Zahnrad lieferbar.

ELOXIERT

ELOXIERT

Mit dem Ziel, eine bessere Beständigkeit der Zylinderoberfläche zu erzielen, kann die Variante mit eloxierter Oberfläche gewählt werden.

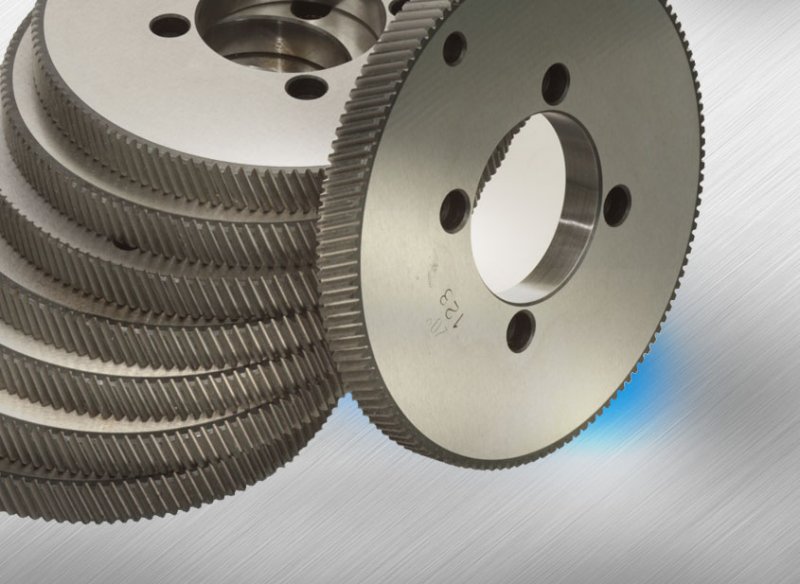

ZAHNRÄDER

ZAHNRÄDER

Die Zahnräder zu den Druckzylindern sind in der Standardqualität als gefräst DIN 8/9 oder in der hohen Qualität als hochwertig gehärtet und danach geschliffen nach DIN 5/6 lieferbar. Sie sind in beliebigen Moduls (Standard 1/8 cp) jeweils nach dem Wunsch des Kunden lieferbar.



Die Qualitätsdruckzylinder werden auf Bestellung hergestellt und müssen hohe Ansprüche auf die Präzision der Fertigung erfüllen. Wir sind imstande, die Zylinder entsprechend den Anforderungen zur jeweiligen Druckmaschine oder nach individuellen Wünschen unserer Kunden zu liefern.

Die Zylinder werden aus Alu oder Stahl hergestellt. Mit dem Ziel, die Beständigkeit der Oberfläche der Alu-Zylinder zu erhöhen, ist es ebenfalls möglich, die Zylinder mit harter eloxierter Oberfläche herzustellen.

Auf der Oberfläche des Zylinders ist es möglich, die Anpasslinien zu fertigen, um das Montieren der Druckstöcke zu erleichtern.

  • Ovalität und Schlagen (Unrundlauf) < +/- 4µ
  • Zahnräder nach DIN 8/9 – gefräst oder nach DIN 5/6 – gehärtet und geschliffen
  • Alu-Zylinder mit eloxierter Oberfläche
